Топливо из отходов (RDF, Refuse-Derived Fuel) производится из горючих фракций твёрдых бытовых отходов (ТБО) — пластика, бумаги, древесины и органических остатков — путём сушки, измельчения и прессования. Полученное топливо напрямую заменяет уголь и природный газ в цементных печах, промышленных котлах и установках по производству энергии из отходов (WtE), сокращая объёмы вывоза отходов на полигоны и обеспечивая измеримую теплотворную способность. Экономика крупномасштабного производства RDF почти полностью зависит от производительности измельчителя: линия, которая останавливается из-за загрязняющих примесей или выдаёт неоднородный размер частиц, терпит неудачу сразу по двум направлениям — качеству топлива и производительности.
Твёрдое восстановленное топливо (SRF) занимает иную рыночную нишу по сравнению с RDF. SRF производится из предварительно отсортированных потоков промышленных отходов в соответствии со стандартом классификации EN 15359, с контролируемым содержанием влаги (как правило, ниже 15%) и задокументированной чистой теплотворной способностью. RDF производится из более широкого и менее отсортированного потока ТБО и характеризуется более непостоянным качеством — однако выходит на более крупный рынок и, по прогнозам, будет стабильно расти по мере перехода промышленности на более дешёвое топливо для сжигания.
Измельчители RDF справляются с неоднородными ТБО благодаря трём ключевым конструктивным особенностям: высокомоментным низкооборотным приводным системам, современным механизмам подачи и многорядной ступенчатой геометрии резки. Каждая из них устраняет конкретную причину отказа, с которой обычные промышленные измельчители не способны надёжно справиться при работе со смешанными отходами.
ТБО поступают в виде хаотичной смеси пластика, текстиля, бумаги, древесины, металлов, стекла, органических веществ и инертных материалов. Теплотворная способность колеблется от партии к партии. Необработанные отходы нередко содержат более 30% влаги. Металлические и стеклянные загрязнения повреждают режущие компоненты и ухудшают качество сжигания в последующем оборудовании. Три указанные выше конструктивные особенности напрямую решают каждую из этих проблем:
Высокий крутящий момент при низкой скорости позволяет измельчителю захватывать и разрывать плотные или объёмные материалы — деревянные балки, матрасы, тюки текстиля — без остановки. Приоритет отдаётся крутящему моменту привода, а не скорости вращения, что противоположно логике проектирования гранулятора.
Современные механизмы подачи обеспечивают равномерную нагрузку на ротор даже при неправильной или крупногабаритной геометрии входного материала. Непостоянная подача — основная причина колебаний производительности на линиях переработки ТБО.
Надёжные режущие системы со ступенчатыми рядами ножей и многократным проходом резки обеспечивают равномерное измельчение смешанного материала. В режущих узлах измельчителей GENOX используются.
Производство RDF проводит исходные смешанные отходы через четыре последовательных этапа. На каждом этапе технологии сепарации сочетаются с измельчением, чтобы максимизировать как качество топлива, так и выход пригодных для переработки материалов.

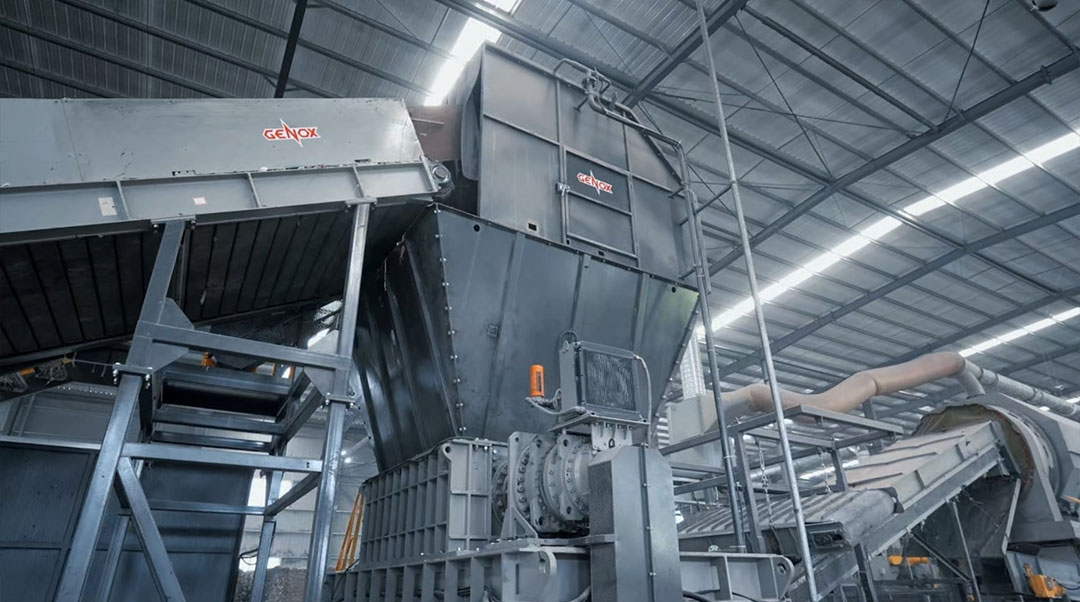

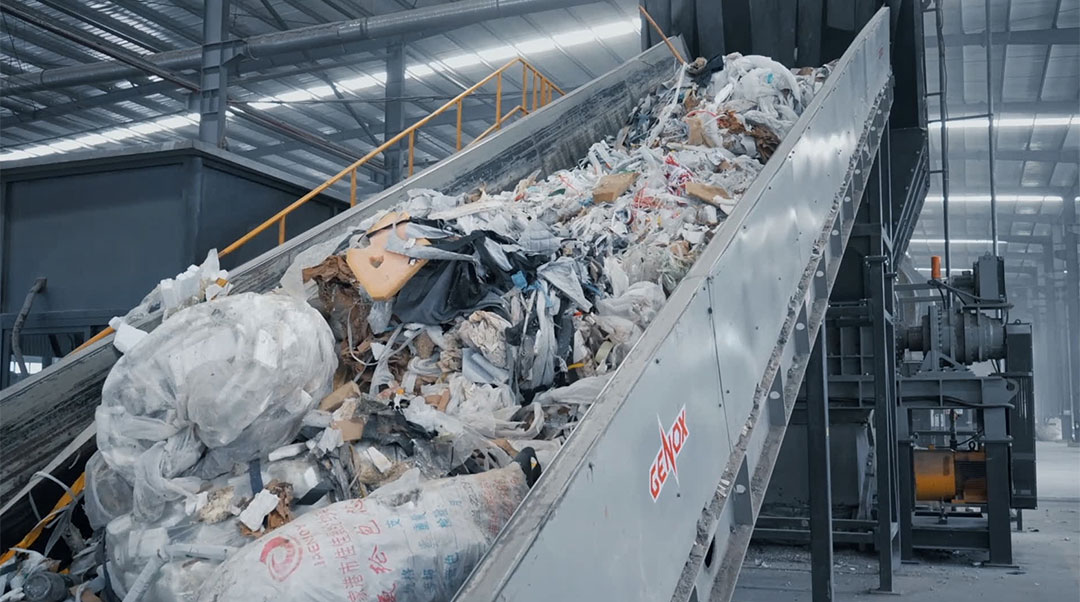

Необработанные ТБО поступают в первичный измельчитель через питающий конвейер или загружаются погрузчиком. Предварительный измельчитель уменьшает объём сыпучей массы и вскрывает закрытую тару — мешки, ящики, тюки, — которая иначе прошла бы через последующие стадии просеивания в целом виде. Предварительные измельчители GENOX оснащены шлицевыми валами большого диаметра, высокопрочными режущими дисками и увеличенными редукторами, рассчитанными на непрерывную работу с несортированными отходами.
Перед тонким измельчением три технологии сепарации удаляют загрязнения, которые иначе снизили бы качество топлива или повредили режущие компоненты последующих стадий:
Лёгкая фракция материала после воздушной сепарации поступает в один или несколько вторичных измельчителей, подобранных по производительности линии. Тонкие измельчители GENOX используют ступенчатую геометрию резки со сдвигом и ножи из высоколегированной стали для достижения стабильного размера выходных частиц.
Целевой размер частиц для RDF составляет 50–80 мм. Материал в этом диапазоне полностью сгорает в пламени цементных печей и топках котлов WtE без выноса несгоревшего углерода. Продукт на этой стадии соответствует коммерческому RDF или, если сортировка исходного сырья отвечает требованиям стандарта EN 15359, — SRF для более ценных рынков сжигания.
Измельчённое RDF-топливо поступает в брикетировочный пресс или тюковязальную машину, которая уплотняет материал для увеличения насыпной плотности и уменьшения объёма при транспортировке. Более высокая насыпная плотность снижает стоимость перевозки в расчёте на ГДж теплотворной способности и упрощает хранение в крытых помещениях. Этап прессования также обеспечивает более стабильную геометрию подачи для оборудования сжигания у конечного пользователя, повышая равномерность выгорания в прекальцинаторах цементных печей и колосниковых системах установок WtE.
Интегрированная система управления связывает все узлы процесса — конвейеры, измельчители, грохоты, сепараторы и прессы, — так что рабочее состояние каждой машины видно и регулируется из единого диспетчерского интерфейса. Когда последующий узел сигнализирует о высокой нагрузке или неисправности, скорость подачи на предыдущих этапах автоматически снижается, предотвращая накопление материала. Обнаружение загрязняющих примесей активирует отводящие заслонки без ручного вмешательства.
GENOX интегрирует автоматизацию по всей линии RDF — от подачи сырья до упаковки. Смотреть линию RDF →
Причина снижения производительности большинства линий RDF кроется в трёх решениях по техническим характеристикам, принимаемых ещё до заказа оборудования.
Характеристика исходного сырья. Изменчивость ваших ТБО — диапазон влажности, насыпная плотность, максимальный размер крупногабаритных предметов, содержание металла — определяет диаметр ротора, мощность привода и требуемые интервалы замены ножей. Измельчитель, подобранный по средним показателям сырья, будет работать хуже в дни максимальной изменчивости, а в переработке ТБО такие дни случаются часто.
Запас по производительности. Линии RDF обычно рассчитываются на номинальную производительность без запаса. Объекты сортировки ТБО, условия разрешений и контракты на сбыт топлива сезонно меняются. Подбирайте измельчитель на 120–130% от текущего пикового объёма, а не от среднего объёма, чтобы избежать узких мест из-за ограниченной производительности в периоды повышенной загрузки.
Целевой размер частиц в сравнении с требованиями рынка. Стандарт 50–80 мм подходит для цементных печей и котлов WtE с подвижной колосниковой решёткой. Слоевые котлы и некоторые установки промышленного совместного сжигания принимают частицы размером до 100 мм. Уточните спецификацию вашего покупателя топлива перед выбором размера ячеек сита — слишком крупный продукт лишает вас топливных контрактов; слишком мелкий продукт увеличивает энергопотребление на тонну без пропорциональной выгоды в теплотворной способности.
Инженеры GENOX испытывают образцы материала, предоставленные заказчиком, на тестовом оборудовании до окончательного определения характеристик линии. Свяжитесь с технической командой GENOX, чтобы организовать испытание материала: https://www.genoxtech.com/en/contact.html
Топливо из отходов (RDF) производится из горючих фракций твёрдых бытовых отходов — в основном пластика, бумаги, древесины и органических остатков — путём четырёхэтапного процесса: предварительное измельчение, просеивание и сепарация, тонкое измельчение и прессование. Продукт представляет собой топливо в виде гранул или тюков со стандартизированным размером частиц 50–80 мм, используемое в качестве заменителя угля в цементных печах, промышленных котлах и установках по производству энергии из отходов.
SRF (твёрдое восстановленное топливо) производится из предварительно отсортированных потоков промышленных отходов в соответствии с классификацией EN 15359, с контролируемым содержанием влаги и задокументированной чистой теплотворной способностью. RDF производится из более широкого и менее отсортированного потока твёрдых бытовых отходов. SRF продаётся с наценкой на энергетических рынках; RDF обслуживает более крупный и доступный рынок. Оба топлива требуют одного и того же базового процесса измельчения — разница заключается в качестве сортировки исходного сырья и строгости требований к выходному продукту.
Целевой размер частиц для RDF составляет 50–80 мм. Материал в этом диапазоне полностью сгорает в пламени цементных печей и топках котлов по производству энергии из отходов. Более крупные частицы создают риск выноса несгоревшего углерода; более мелкие частицы увеличивают энергопотребление тонкого измельчителя без пропорциональной выгоды в качестве топлива.
Первичный измельчитель RDF работает на низкой скорости вращения при высоком крутящем моменте привода, чтобы рвать и резать крупногабаритные неоднородные отходы — включая металлы, текстиль и загрязнённую органику — без остановки. Гранулятор работает на более высокой скорости для равномерного измельчения предварительно отсортированного, более чистого материала. Линиям RDF требуется именно крутящий момент первичного измельчителя; гранулятор не способен надёжно перерабатывать несортированные ТБО.
В промышленных масштабах — нет. Предварительное и тонкое измельчение предъявляют разные механические требования: первичному измельчителю нужен максимальный крутящий момент для работы с сыпучим объёмом и твёрдыми загрязнениями; вторичному измельчителю нужен точный контроль размера частиц для достижения целевого диапазона 50–80 мм. Использование одной машины в обеих ролях вынуждает идти на компромиссы как в геометрии ножей, так и в скорости работы, что снижает производительность и стабильность выходного продукта.
